航空插头
航空插头
航空插头

航空插头

接插方式:螺纹连接

外壳材料:热塑塑料 PA66、PA6

绝缘体:热塑塑料PPS耐高温 260°C

接触件材料:铜(镀金)

接线方式:焊接

接插次数:大于500次

温度范围:-25℃至85℃

立即咨询 >>

产品描述

SD16 系列连接器



接插方式:螺纹连接

外壳材料:热塑塑料 PA66、PA6

绝缘体:热塑塑料PPS耐高温 260°C

接触件材料:铜(镀金)

接线方式:焊接

接插次数:大于500次

温度范围:-25℃至85℃



SD13 01 02 03 04 05 06 07
插针绝缘体正面图
接触件直径(∅MM) ∅2.8×1 ∅1.8×2 ∅1×3 ∅1×4 ∅1×5 ∅1×6 ∅1×7
额定电流 A 25A 10A 5A 5A 5A 5A 5A
工作电压(AC.V) 380V 380V 250V 250V 250V 250V 250V
耐压(AC.V) 1500V 1500V 1500V 1500V 1500V 1500V 1500V
接触电阻MΩ 2 2 5 5 5 5 5
绝缘电阻MΩ 2000 2000 2000 2000 2000 2000 2000
线规mm²/AWG ≤4/12 ≤1.5/14 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.75/18





SD20 系列连接器



接插方式: 螺纹连接

外壳材料: 热塑塑料 PA66、PA6

绝缘体: 热塑塑料PPS耐高温 260℃

接触件材料: 铜(镀金)

接线方式: 焊接

接插次数: 大于500次

温度范围: -25℃⾄85℃





SD20 02 03 04 05 06 07 08 09 10 12 14
插针绝缘体正面图
接触件直径(∅MM) Ø2.8×2 Ø2.8×3 Ø2.8×4 Ø2.8×5 Ø1.8×6 Ø1.8×7 Ø1×8 Ø1×9 Ø1×10 Ø1×12 Ø1×14
额定电流 A 25A 25A 25A 25A 10A 10A 5A 5A 5A 5A 5A
⼯作电压(AC.V) 380V 380V 380V 380V 380V 380V 250V 250V 250V 250V 250V
耐压(AC.V) 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V
接触电阻MΩ 1 1 1 1 2 2 5 5 5 5 5
绝缘电阻MΩ 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000 2000
线规mm²/AWG ≤4/12 ≤4/12 ≤4/12 ≤4/12 ≤1.5/14 ≤1.5/14 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.75/18





SD28 系列连接器





SD28 02 03 04 03 05 06 07 08 09
插针绝缘体正⾯图
接触件直径(∅MM) Ø3.6×2 Ø3.6×3 Ø3.6×4 Ø2.8×3 Ø2.8×5 Ø2.8×6 Ø2.8×7 Ø2.8×8 Ø1.8×9
额定电流 A 45A 45A 45A 25A 25A 25A 25A 25A 10A
⼯作电压(AC.V) 380V 380V 380V 380V 380V 380V 380V 380V 380V
耐压(AC.V) 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V
接触电阻MΩ 0.5 0.5 0.5 1 1 1 1 1 2
绝缘电阻MΩ 2000 2000 2000 2000 2000 2000 2000 2000 2000
线规mm²/AWG ≤6/10 ≤6/10 ≤6/10 ≤4/12 ≤4/12 ≤4/12 ≤4/12 ≤4/12 ≤1.5/14





SD28 10 12 14 16 19 22 24 26
插针绝缘体正面图
接触件直径(∅MM) ∅1.8×10 ∅1.8×12 ∅1.8×14 ∅1.8×16 ∅1×19 ∅1×22 ∅1×24 ∅1×26
额定电流 A 10A 10A 10A 10A 5A 5A 5A 5A
工作电压(AC.V) 380V 380V 380V 380V 250V 250V 250V 250V
耐压(AC.V) 1500V 1500V 1500V 1500V 1500V 1500V 1500V 1500V
接触电阻MΩ 2 2 2 2 5 5 5 5
绝缘电阻MΩ 2000 2000 2000 2000 2000 2000 2000 2000
线规mm²/AWG ≤1.5/14 ≤1.5/14 ≤1.5/14 ≤1.5/14 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.75/18

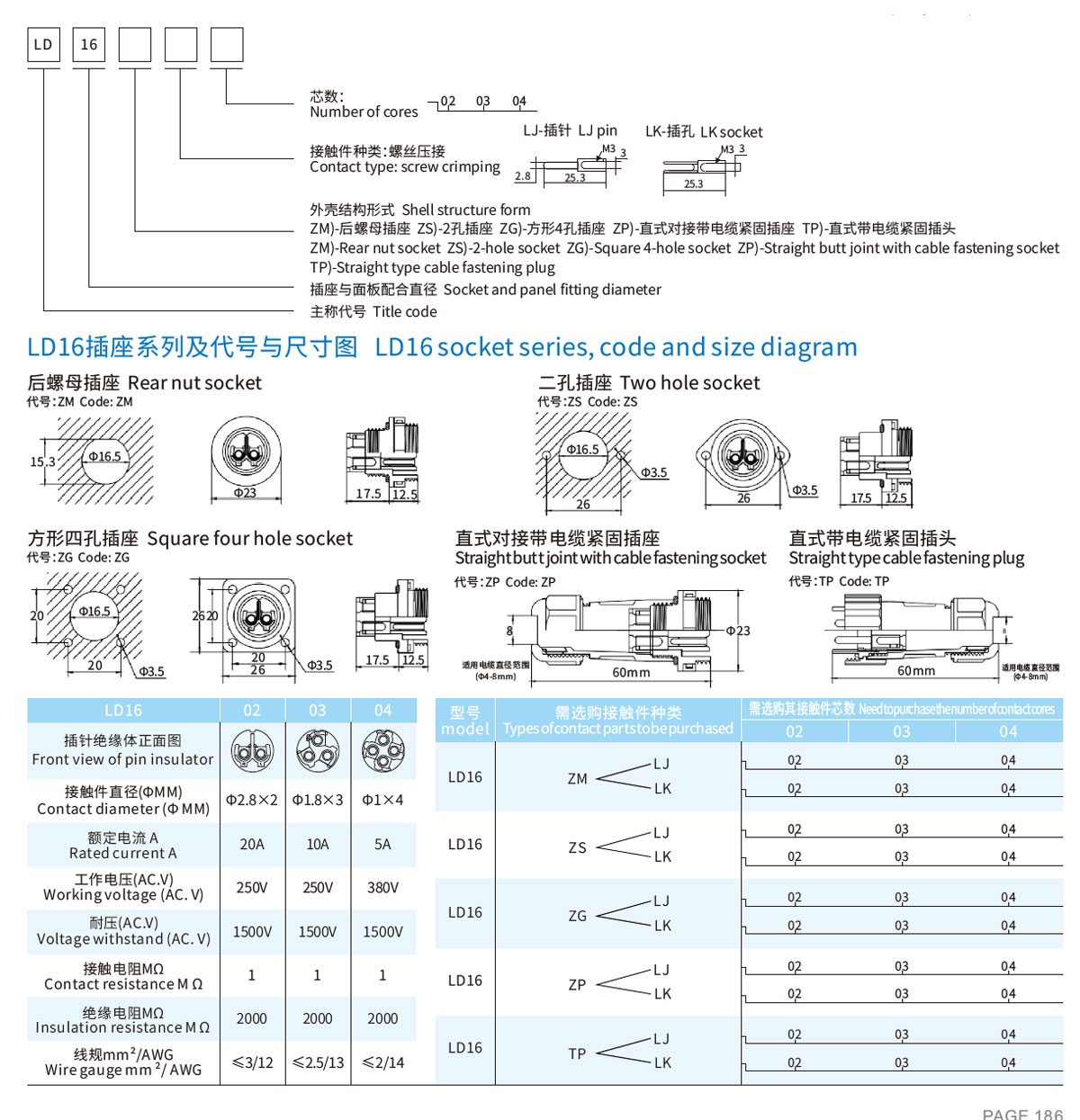

LD16 系列连接器





LD20 系列连接器





LD20 02 03 04 05 06 07
插针绝缘体正⾯图
接触件直径(∅MM) Φ2.8×2 Φ2.8×3 Φ2.8×4 Φ1.8×5 Φ1×6 Φ1×7
额定电流 A 25A 25A 25A 10A 5A 5A
工作电压(AC.V) 250V 250V 250V 250V 250V 250V
耐压(AC.V) 1500V 1500V 1500V 1500V 1500V 1500V
接触电阻MΩ 1 1 1 1 1 1
绝缘电阻MΩ 2000 2000 2000 2000 2000 2000
线规mm²/AWG ≤4/12 ≤4/12 ≤4/12 ≤2.5/13 ≤1.5/16 ≤1.5/16





LD28 系列连接器
