时至今日市场上对于接头的种类选择繁多，比如本身带有防水功能的塑料电缆防水接头在日常生活中的受到广泛使用，那么我们该依据什么来选择这种类型的接头呢？下面就从五个方面来帮助你选择高质量的塑料电缆防水接头。...
材质: 黄铜镀镍/不锈钢304/316L
表面: 镀镍、钝化
密封件: 硅橡胶、氯丁橡胶
防爆标志: Exd lIC GB
阻燃等级: V0(UL94)
防护等级: IP66-10巴压力(旋紧部件)
环境温度: 静态-60℃~+100℃短时120℃，动态-20℃~+80℃短时100℃不含卤化物
环境场合: 高温、恶劣环境
立即咨询 >>
| 产品编码 | 公制螺纹 | 英制螺纹 | 电缆外径 | 螺纹⻓度 L1(mm) |
⻓度 L(mm) |
⻓度 L2(mm) |
防爆标志 | 防护等级 | |
| 出线 A(mm) |
进线 B(mm) |
||||||||
| JX-3-EX-15A | M16*1.5 | - | 10 | 8-15 | 15 | 68 | 85 | Exd lIC Gb | lP66 |
| JX-3-EX-15B | M20*1.5 | G1/2 | 10 | 8-15 | 15 | 68 | 85 | ||
| JX-3-EX-20 | M25*1.5 | G3/4 | 16 | 10-20 | 15 | 72 | 87 | ||
| JX-3-EX-25 | M32*1.5 | G1 | 20 | 13-25 | 17 | 77 | 92 | ||
| JX-3-EX-33 | M40*1.5 | G1 1/4 | 28 | 19-31 | 17 | 77 | 95 | ||
| JX-3-EX-41 | M50*1.5 | G1 1/2 | 36 | 22-40 | 17 | 95 | 100 | ||
| JX-3-EX-50 | M63*1.5 | G2 | 43 | 28-50 | 17 | 99 | 110 | ||
| JX-3-EX-64 | M75*1.5 | G2 1/2 | 55 | 32-60 | 17 | 113 | 127 | ||
| JX-3-EX-74A | M88*1.5 | G3S | 70 | 38-78 | 18 | 113 | 127 | ||
| JX-3-EX-74B | M90*1.5 | G3 | 70 | 45-93 | 18 | 127 | 137 | ||
| JX-3-EX-90 | M100*1.5 | G4S | 95 | 45-93 | 18 | 127 | 137 | ||
| JX-3-EX-103 | M110*1.5 | G4 | 95 | 55-103 | 18 | 127 | 137 | ||
1. 材质: 黄铜镀镍不锈钢304/316L
2. 电缆采用填料密封；
3. 具有快捷安装、安全可靠、防护性能好等特点;
4. 适用于夹持和固定各种类型的铠装电缆。
 |

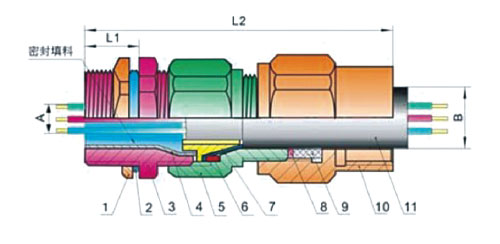

1.螺母 |
| 2.密封圈 | |
| 3.入口接体 | |
| 4.隔爆衬套 | |
| 5.中接体 | |
| 6.罩圈 | |
| 7.锥度套 | |
| 8.垫片 | |
| 9.密封圈 | |
| 10.压紧螺母 | |
| 11.铠装电缆 |
