时至今日市场上对于接头的种类选择繁多，比如本身带有防水功能的塑料电缆防水接头在日常生活中的受到广泛使用，那么我们该依据什么来选择这种类型的接头呢？下面就从五个方面来帮助你选择高质量的塑料电缆防水接头。...

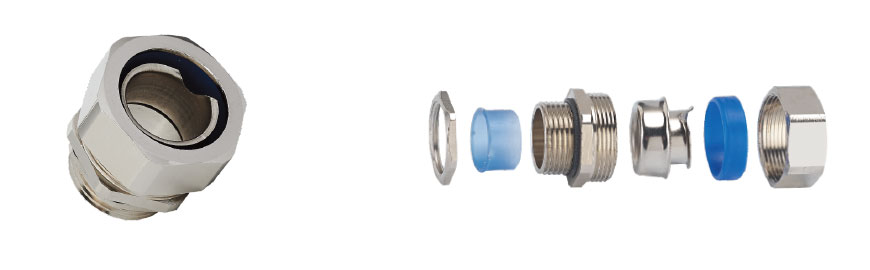

材料: 外部金属为黄铜镀镍；内部芯套为丁橡胶，
PA6，护套为黄铜密封套为弹性体PTEE
防护等级: IP65
温度范围: 静态:-40℃到+100℃，短时间可以达到+120℃
动态:-20℃到+80℃，短时间可以达到+100℃
立即咨询 >>
| 产品编号 | 螺纹规格 (mm) |
适配软管 | φB (mm) |
C | D | SW1 | SW2 |
| JX-M10-BH | M10×1.0 | φ6 | 19 | 10 | 31 | 15 | 17 |
| JX-M12-BH | M12×1.5 | φ6 | 23 | 10 | 33 | 19 | 21 |
| JX-M16-BH | M16×1.5 | φ8 | 27 | 10 | 33 | 23 | 25 |
| JX-M20-BH | M20×1.5 | φ12 | 31 | 10 | 33 | 27 | 29 |
| JX-M25-BH | M25×1.5 | φ15 | 39 | 11 | 41 | 34 | 36 |
| JX-M32-BH | M32×1.5 | φ20 | 48 | 13 | 43 | 43 | 45 |
| JX-M40-BH | M40×1.5 | φ32 | 57 | 13 | 43 | 52 | 54 |
| JX-M50-BH | M50×1.5 | φ38 | 70 | 14 | 49 | 63 | 66 |
| JX-M63-BH | M63×1.5 | φ51 | 70 | 14 | 49 | 63 | 66 |
| 产品编号 | 螺纹规格 (mm) |
适配软管 | φB (mm) |
C | D | SW1 | SW2 |
| JX-PG7-BH | PG7 | φ6 | 19 | 7 | 28 | 15 | 17 |
| JX-PG9-BH | PG9 | φ6 | 23 | 7 | 30 | 19 | 21 |
| JX-PG11-BH | PG11 | φ8 | 27 | 7 | 30 | 23 | 25 |
| JX-PG13-BH | PG13.5 | φ12 | 29 | 7 | 30 | 25 | 27 |
| JX-PG16-BH | PG16 | φ15 | 31 | 7 | 30 | 27 | 29 |
| JX-PG21-BH | PG21 | φ20 | 39 | 10 | 40 | 34 | 36 |
| JX-PG29-BH | PG29 | φ25 | 48 | 10 | 40 | 43 | 45 |
| JX-PG36-BH | PG36 | φ32 | 57 | 10 | 40 | 52 | 54 |
| JX-PG48-BH | PG48 | φ38 | 70 | 10 | 45 | 63 | 66 |
| 型号 | 螺纹规格 (mm) |
卡销的范围 | 螺纹长度 (mm) |
扳手径 (mm) |
适配软管 (mm) |
| JX-M12-MH | M12×1.5 | 3-6.5 | 7 | 20 | Φ6 |
| JX-M16-MH | M16×1.5 | 4-8 | 8 | 22 | Φ8 |
| JX-M18-MH | M18×1.5 | 5-10 | 8 | 24 | Φ10 |
| JX-M20-MH | M20×1.5 | 6-12 | 8 | 26 | Φ12 |
| JX-M22-MH | M20×1.5 | 10-14 | 8 | 30 | Φ15 |
| JX-M24-MH | M24×1.5 | 10-14 | 9 | 30 | Φ15 |
| JX-M25-MH | M25×1.5 | 10-16 | 9 | 30 | Φ15 |
| JX-M27-MH | M27×2.0 | 13-18 | 9 | 36 | Φ20 |
| JX-M30-MH | M30×2.0 | 13-18 | 9 | 36 | Φ20 |
| JX-M32-MH | M32×1.5 | 15-22 | 10 | 36 | Φ20 |
| JX-M36-MH | M36×2.0 | 18-25 | 10 | 43 | Φ25 |
| JX-M40-MH | M40×1.5 | 22-30 | 11 | 52 | Φ32 |
| JX-M48-MH | M48×2.0 | 25-32 | 11 | 55 | Φ32 |
| JX-M50-MH | M50×1.5 | 32-38 | 12 | 60 | Φ38 |
| JX-M56-MH | M56×2.0 | 32-38 | 12 | 60 | Φ38 |
| 型号 | 螺纹规格 (mm) |
卡销的范围 | 螺纹长度 (mm) |
扳手径 (mm) |
适配软管 (mm) |
| JX-PG7-MH | PG7 | 3-6.5 | 7 | 20 | Φ6 |
| JX-PG9-MH | PG9 | 4-8 | 8 | 22 | Φ8 |
| JX-PG11-MH | PG11 | 5-10 | 8 | 24 | Φ10 |
| JX-PG13.5-MH | PG13.5 | 6-12 | 8 | 26 | Φ12 |
| JX-PG16-MH | PG16 | 8-16 | 8 | 30 | Φ15 |
| JX-PG21-MH | PG21 | 13-18 | 9 | 36 | Φ20 |
| JX-PG29-MH | PG29 | 18-25 | 11 | 43 | Φ25 |
| JX-PG36-MH | PG36 | 25-32 | 12 | 52 | Φ32 |
| JX-PG42-MH | PG42 | 32-38 | 13 | 60 | Φ38 |
| JX-PG48-MH | PG48 | 37-44 | 14 | 60 | Φ38 |
