防电磁金属电缆接头
防电磁金属电缆接头
防电磁金属电缆接头

防电磁金属电缆接头

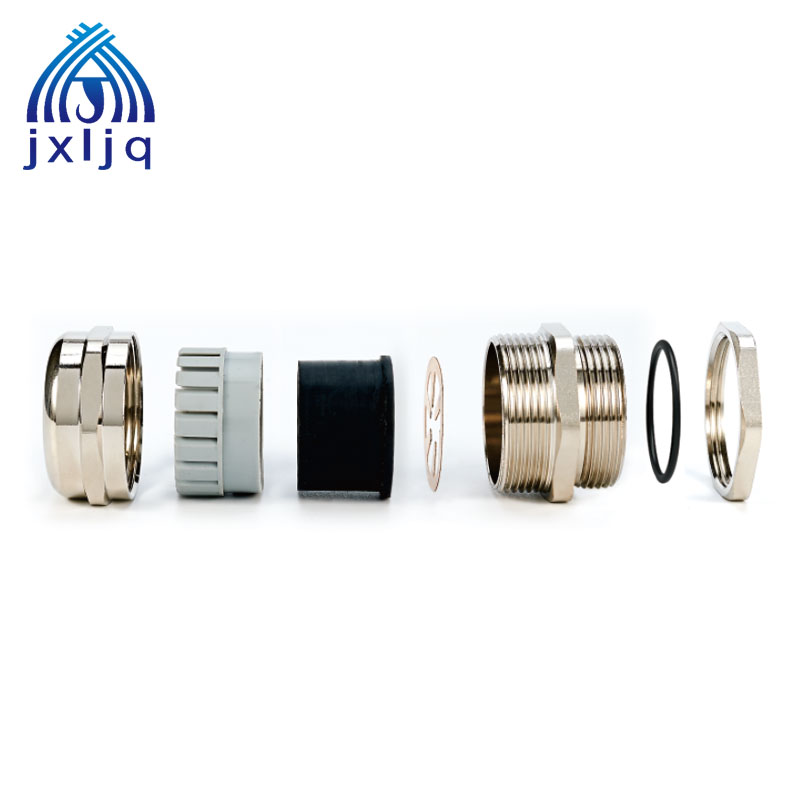

产品材质: 接头主体部位采用黄铜镀镍/不锈钢304/316L，
               夹紧件采用尼龙塑料(PA)制成，
               密封件和O型密封圈均采用丁腈橡胶(NBR)制成。



产品认证:  IP68、ISO9001、TUV。



防护等级: 在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，
                达到IP68-10巴压力。



颜色种类: 金属色



工作温度：静态：-40℃到100℃，短时间达120℃。
                 动态：-20℃到80℃，短时间达100℃

立即咨询 >>

产品描述

螺纹长度: 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚 型机板。螺纹加⻓型可定制。

产品特性: 配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及⼀般溶剂。

使用方法: 金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另⼀端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。

可根据客户实际需要，特别定制。需要订购时欢迎来电咨询





德制螺纹PG型系列

型号 螺纹规格 适用电缆
(mm)		 螺纹外径
(mm)		 机板口径
(mm)		 螺纹长度
(mm)		 接合长度
(mm)		 扳手径
(mm)
JX-D.PG7-EMC PG7 6.5-3 12.5 12.5-12.7 7 19 14
JX-D.PG9-EMC PG9 8-4 15.2 15.2-15.4 8 20 17
JX-D.PG11-EMC PG11 10-5 18.6 18.6-18.8 8 21 20/21
JX-D.PG13.5-EMC PG13.5 12-6 20.4 20.4-20.6 8 22 22
JX-D.PG16-EMC PG16 14-10 22.5 22.5-22.7 9 23 24
JX-D.PG19-EMC PG19 14-10 25 25-25.2 9 25 24/27
JX-D.PG21-EMC PG21 18-13 28.3 28.3-28.5 9 27 30
JX-D.PG25-EMC PG25 22-15 32 32-32.2 10 29 35
JX-D.PG29-EMC PG29 25-18 37 37-37.2 10 31 40
JX-D.PG36-EMC PG36 33-25 47 47-47.2 11 37 50
JX-D.PG42-EMC PG42 38-32 54 54-54.2 13 38 57
JX-D.PG48-EMC PG48 44-37 59.3 59.3-59.5 14 38 64
JX-D.PG63-EMC PG63 52-42 72 72-72.2 15 42 78





公制螺纹M型系列



型号 螺纹规格 适用电缆
(mm)		 螺纹外径
(mm)		 机板口径
(mm)		 螺纹长度
(mm)		 接合长度
(mm)		 扳手径
(mm)
JX-D.M12-EMC M12*1.5 6.5-3 12 12-12.2 7 19 14
JX-D.M14-EMC M14*1.5 8-4 14 14-14.2 7 19 17
JX-D.M16-EMC M16*1.5 8-4 16 16-16.2 8 20 18
JX-D.M18-EMC M18*1.5 10-5 18 18-18.2 8 21 20
JX-D.M20-EMC M20*1.5 12-6 20 20-20.2 8 22 22
JX-D.M22-EMC M22*1.5 14-10 22 22-22.2 8 23 24
JX-D.M24-EMC M24*1.5 14-10 24 24-24.2 9 25 24/27
JX-D.M25A-EMC M25*1.5 14-10 25 25-25.2 9 25 24/27
JX-D.M25B-EMC M25*1.5 18-13 25 25-25.2 9 27 30/27
JX-D.M27A-EMC M27*1.5 18-13 27 27-27.2 9 27 30
JX-D.M27B-EMC M27*2 18-13 27 27-27.2 9 27 30
JX-D.M28A-EMC M28*1.5 18-13 28 28-28.2 9 27 30
JX-D.M28B-EMC M28*2 18-13 28 28-28.2 9 27 30
JX-D.M30A-EMC M30*1.5 18-13 30 30-30.2 9 29 30/32
JX-D.M30B-EMC M30*2 18-13 30 30-30.2 9 29 30/32
JX-D.M32A-EMC M32*1.5 22-15 32 32-32.2 10 29 35
JX-D.M32B-EMC M32*2 22-15 32 32-32.2 10 29 35
JX-D.M33A-EMC M33*1.5 22-15 33 33-33.2 10 29 35





公制螺纹M型系列



型号 螺纹规格 适用电缆
(mm)		 螺纹外径
(mm)		 机板口径
(mm)		 螺纹长度
(mm)		 接合长度
(mm)		 扳手径
(mm)
JX-D.M33B-EMC M33*2 22-15 33 33-33.2 10 29 35
JX-D.M36A-EMC M36*1.5 25-18 36 36-36.2 10 31 40
JX-D.M36B-EMC M36*2 25-18 36 36-36.2 10 31 40
JX-D.M37A-EMC M37*1.5 25-18 37 37-37.2 10 31 40
JX-D.M37B-EMC M37*2 25-18 37 37-37.2 10 31 40
JX-D.M40A-EMC M40*1.5 25-18 40 40-40.2 11 31 40/45
JX-D.M40B-EMC M40*2 25-18 40 40-40.2 11 31 40/45
JX-D.M40C-EMC M40*1.5 30-22 40 40-40.2 11 35 45
JX-D.M40D-EMC M40*2 30-22 40 40-40.2 11 35 45
JX-D.M42A-EMC M42*1.5 30-22 42 42-42.2 11 35 45
JX-D.M42B-EMC M42*2 30-22 42 42-42.2 11 35 45
JX-D.M47A-EMC M47*1.5 33-25 47 47-47.2 11 37 50
JX-D.M47B-EMC M47*2 33-25 47 47-47.2 11 37 50
JX-D.M48A-EMC M48*1.5 33-25 48 48-48.2 11 37 50/52
JX-D.M48B-EMC M48*2 33-25 48 48-48.2 11 37 50/52
JX-D.M50A-EMC M50*1.5 38-32 50 50-50.2 12 37 50/55
JX-D.M50B-EMC M50*2 38-32 50 50-50.2 12 37 50/55
JX-D.M54A-EMC M54*1.5 38-32 54 54-54.2 12 38 57
JX-D.M54B-EMC M54*2 38-32 54 54-54.2 12 38 57
JX-D.M56A-EMC M56*1.5 38-32 56 56-56.2 12 38 57/59
JX-D.M56B-EMC M56*2 38-32 56 56-56.2 12 38 57/59
JX-D.M60A-EMC M60*1.5 44-37 60 60-60.2 13 38 64
JX-D.M60B-EMC M60*2 44-37 60 60-60.2 13 38 64
JX-D.M63A-EMC M63*1.5 44-37 63 63-63.2 13 38 64/68
JX-D.M63B-EMC M63*2 44-37 63 63-63.2 13 38 64/68
JX-D.M64A-EMC M64*1.5 44-37 64 64-64.2 13 38 64/68
JX-D.M64B-EMC M64*2 44-37 64 64-64.2 13 38 64/68
JX-D.M72-EMC M72*2 52-42 72 72-72.2 15 42 65/68
JX-D.M75-EMC M75*2 52-42 75 75-75.2 15 42 78
JX-D.M80-EMC M80*2 62-50 80 80-80.2 15 45 86/88
JX-D.M88-EMC M88*2 70-60 88 88-88.2 15 45 98
JX-D.M100-EMC M100*2 80-70 100 100-100.2 15 45 110





管制螺纹G型系列、美制螺纹NPT系列

型号 螺纹规格 适用电缆
(mm)		 螺纹外径
(mm)		 机板口径
(mm)		 螺纹长度
(mm)		 接合长度
(mm)		 扳手径
(mm)
JX-D.G1/4-EMC G1/4 6.5-3 13.1 19 7 19 14
JX-D.G3/8-EMC G3/8 8-4 16.6 19 8 19 18
JX-D.G1/2-EMC G1/2 12-6 20.9 14 8 22 22
JX-D.G3/4-EMC G3/4 18-13 26.4 14 9 25 30
JX-D.G1-EMC G1 25-18 33.2 11 11 29 40
JX-D.G1-1/4-EMC G1-1/4 33-25 41.9 11 13 35 50
JX-D.G1-1/2-EMC G1-1/2 38-32 47.8 11 14 37 57
JX-D.G2-EMC G2 44-37 59.6 11 14 38 64
JX-D.G2-1/2-EMC G2-1/2 52-42 75.1 11 15 38 77
JX-D.G3-EMC G3 70-65 87.8 11 15 48 94
JX-D.NPT1/4-EMC NPT1/4 6.5-3 13.6 18 7 19 14
JX-D.NPT3/8-EMC NPT3/8 8-4 17 18 8 19 18
JX-D.NPT1/2-EMC NPT1/2 12-6 21.2 14 8 22 22
JX-D.NPT3/4-EMC NPT3/4 18-13 26.5 14 9 25 30
JX-D.NPT1-EMC NPT1 25-18 33.2 11.5 11 29 40
JX-D.NPT1-1/4-EMC NPT1-1/4 33-25 41.9 11.5 13 35 50
JX-D.NPT1-1/2-EMC NPT1-1/2 38-32 48 11.5 14 37 57
JX-D.NPT2-EMC NPT2 44-37 60 11.5 14 38 64
JX-D.NPT2-1/2-EMC NPT2-1/2 52-42 72.6 8 15 38 78
JX-D.NPT3-EMC NPT3 70-65 88.6 8 15 45 98
